激光打標機中的級鍵盤模塊是專為鍵盤打標開發的專用模塊。

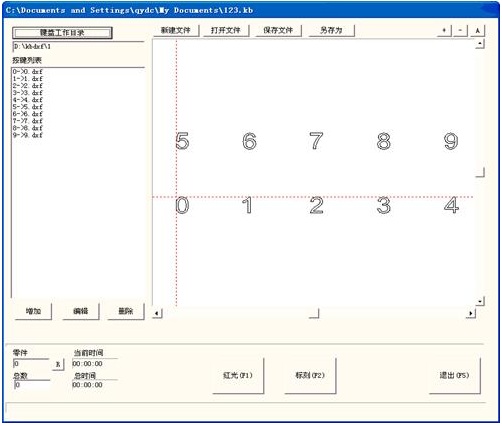

超級鍵盤模塊的對話框如下圖所示。

超級鍵盤模塊使用步驟：

1．假設用戶需要加工一種鍵盤，鍵盤上一共有10個按鍵，分別為0，1，2，3，4，5，6，7，8，9。則用戶必須為每個按鍵做一個dxf格式的圖形文件。

按鍵0對應的圖形文件取名為 0.dxf

按鍵1對應的圖形文件取名為 1.dxf

按鍵2對應的圖形文件取名為 2.dxf

按鍵3對應的圖形文件取名為 3.dxf

按鍵4對應的圖形文件取名為 4.dxf

按鍵5對應的圖形文件取名為 5.dxf

按鍵6對應的圖形文件取名為 6.dxf

按鍵7對應的圖形文件取名為 7.dxf

按鍵8對應的圖形文件取名為 8.dxf

按鍵9對應的圖形文件取名為 9.dxf

必須把這10個dxf文件全部放在同一個目錄里面，我們把他們放在d:\kbdxf\1目錄里面。

2．進入激光打標機超級鍵盤模塊，設置鍵盤工作目錄為dxf  文件所在的目錄d:\kbdxf\1

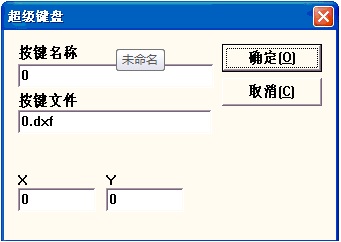

3．點擊按鍵列表下面的按鈕，然后系統彈出如下圖8-21對話框：

輸入按鍵的名稱為0，按鍵對應的加工文件為0.dxf 和按鍵對應的定位點的位置坐標。

依照上面的步驟把其余按鍵全部設置。

4．點擊標刻即可加工

如果用戶加工的鍵盤類型是一樣的，而只是每個按鍵對應的加工文件不一樣，用戶只需要把鍵盤工作目錄設置為另一個按鍵加工文件所在的目錄即可，系統會自動替換所有的文件。
